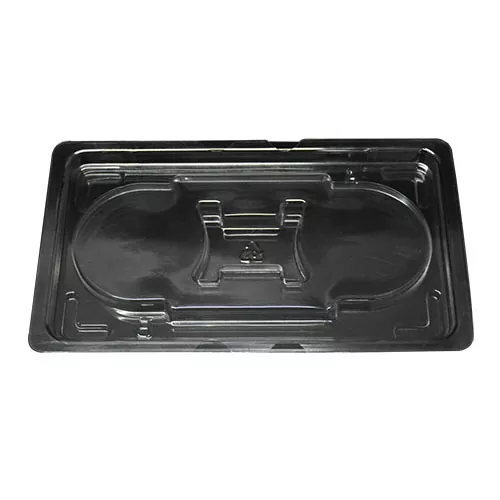

Antistatische thermoplastische Verpackung für elektronische Steckverbinder

Die antistatische thermoplastische Verpackung für elektronische Steckverbinder der Shunxin-Fabrik besteht aus PET/PS/PP-Platten und bietet eine dauerhafte statische Ableitungsleistung. Das Tablett ist in antistatischen, halbleitenden und leitfähigen Ausführungen erhältlich, die je nach Empfindlichkeit verschiedener elektronischer Komponenten flexibel ausgewählt werden können. Formen können auf der Grundlage von 3D-Zeichnungen des Steckverbinders oder physischen Mustern entwickelt werden, mit einer Nutgenauigkeit von ≤ ± 0,1 mm für eine präzise Positionierung. Um das Tablett herum sind Verstärkungsrippen und Positionierungsstrukturen vorgesehen, die eine stabile Stapelung von mehr als 10 Lagen ermöglichen. Außenabmessungen, Positionierungslöcher und Anti-Fehlmontage-Ecken können individuell angepasst werden.

Produktvorteile

1. Drei Antistatik-Qualitäten verfügbar – Antistatik-Qualität (10⁹~10¹¹Ω) / halbleitende Qualität (10⁶~10⁹Ω) / leitfähige Qualität (10³~10⁶Ω), flexibel je nach Komponentenempfindlichkeit ausgewählt

2. Präzise Positionierung ±0,1 mm – Die Nuttoleranz kann auf ±0,1 mm eingestellt werden, sodass die Steckverbinder sicher positioniert bleiben, ohne zu wackeln, herauszufallen oder umzukippen

3. Steckverbinderspezifische Anpassung – Dedizierte Positionierungssteckplätze können für Stiftleisten, Board-to-Board-Steckverbinder, Rundsteckverbinder und andere Steckverbindertypen angepasst werden, um verschiedene Produktformen zu berücksichtigen

4. Stapelbares Design – Verstärkungsrippen und Positionierungsstrukturen ermöglichen ein stabiles Stapeln von mehr als 10 Schichten, während die Verschachtelung hilft, Lagerplatz zu sparen

5. Kompatibel mit automatisierten Produktionslinien – Außenabmessungen, Positionierungslöcher und Anti-Fehlmontage-Ecken können individuell angepasst werden, mit Unterstützung für MES-Barcode-Scannen und Rückverfolgbarkeit

6. Mehrere Materialoptionen – PET (umweltfreundlich, hochtransparent und exportkonform), PS (wirtschaftlich), PP (temperatur- und chemikalienbeständig) und andere Materialien

7. Flexible Oberflächenbehandlung – Transparent (für visuelle Inspektion) / Schwarz (für Leitfähigkeit oder Reduzierung von Lichtinterferenzen) / beflockt (für Rutsch- und Kratzschutz)

Anwendungsszenarien

1: Herstellung elektronischer Steckverbinder: Produktionsumsatz und fertige Produktverpackung für Stiftleisten, Stiftbuchsen, Platinen-zu-Platinen-Steckverbinder, Draht-zu-Platinen-Steckverbinder und Rundsteckverbinder

2: SMT-Produktionsworkshops: Bauteil-Bereitstellungsfächer und Platzierungspositionierung für Steckverbinder vor der SMT-Montage

3: Halbleiterverpackung und -prüfung: Antistatische Handhabung und Transport von Steckverbinderkomponenten während der Verpackung und Prüfung auf Chipebene

4: Automobilelektronik: Antistatische Verpackung und Logistikumsatz für Kfz-Steckverbinder und Kabelbaumklemmen

5: Montage von Unterhaltungselektronik: Komponentenzuführung und Endproduktverpackung für interne Steckverbinder, die in Mobiltelefonen, Computern und anderen elektronischen Geräten verwendet werden

6: Medizinische Elektronik: Antistatische Verpackung und Transport von Präzisionssteckverbindern in medizinischen Geräten

Typische Branchen: Steckverbinderherstellung, SMT-Montage, Halbleiterverpackung und -prüfung, Automobilelektronik, Montage von Unterhaltungselektronik, medizinische Geräte

FAQ

F1: Was ist der Unterschied zwischen einem antistatischen elektronischen Anschlussfach und einem normalen thermogeformten Fach?

A: Normale thermogeformte Tabletts sind Isolatoren und können leicht statische Aufladungen ansammeln, ohne diese abzuleiten. Der Kontakt mit empfindlichen elektronischen Bauteilen kann daher zu Schäden durch elektrostatische Entladung (ESD) führen. Antistatische Tabletts verwenden leitfähige Füllstoffe, die dem Material zugesetzt werden, oder antistatische Beschichtungen, die auf die Oberfläche aufgetragen werden, um den Oberflächenwiderstand innerhalb von 10⁶~10⁹Ω zu halten, wodurch statische Ladungen schnell abgeleitet werden können und das Risiko einer statischen Ansammlung verringert wird. Dies ist eine wichtige Schutzmaßnahme für die Verpackung elektronischer Steckverbinder.

F2: Wie werden die Anschlüsse im Fach gesichert? Werden sie sich während des Transports bewegen?

A: Die antistatischen Schalen von Shunxin werden entsprechend der Form der Steckverbinder geformt, wobei die Nuttoleranzen auf ±0,1 mm begrenzt werden. Produkte mit Stiftleisten verwenden längliche Schlitze, um beide Enden der Stiftbasis zu sichern. Board-to-Board-Verbindungen verwenden flache Nuten, die sich den Produktkonturen anpassen; Rundsteckverbinder verwenden ringförmige Positionierungsstrukturen zur Halterung des Gehäuses. Einmal in der Ablage platziert, bleiben die Steckverbinder sicher positioniert, ohne zu wackeln, herauszufallen oder umzukippen.

F3: Ist die antistatische Leistung dauerhaft oder lässt sie mit der Zeit nach?

A: Die antistatischen Schalen von Shunxin verwenden leitfähige Füllstoffe, die dem Plattenmaterial hinzugefügt werden, oder permanente antistatische Beschichtungen, um eine lang anhaltende antistatische Leistung zu gewährleisten, die normalerweise nicht mit der Zeit oder durch wiederholten Gebrauch nachlässt. Allerdings kann eine längere Einwirkung von Umgebungen mit hoher Temperatur oder hoher Luftfeuchtigkeit oder wiederholte Reibung zu geringfügigen Veränderungen der Oberflächenleistung führen. Regelmäßige Stichprobenkontrollen werden empfohlen.

F4: Können die Tabletts an automatisierte Produktionslinien angepasst werden?

A: Ja. Die Außenabmessungen, Positionierungslöcher und Anti-Fehlmontage-Ecken der antistatischen Shunxin-Tabletts können entsprechend der automatisierten Ausrüstung des Kunden angepasst werden. Die Tabletts bieten eine hohe Maßgenauigkeit und stabile Steifigkeit und können an automatisierte Vorgänge wie SMT-Bestückungsmaschinen und Roboterhandhabung angepasst werden.
