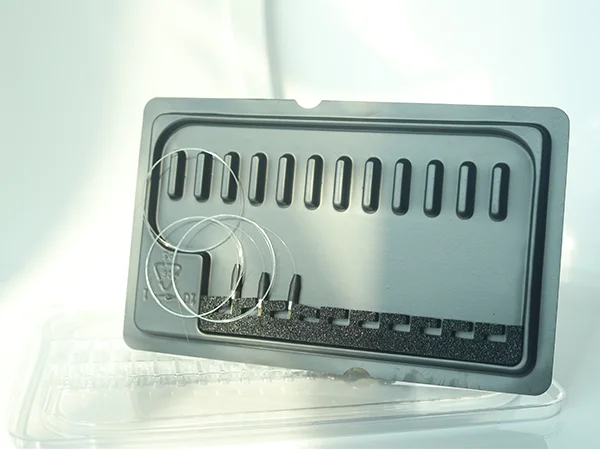

Was sollten Sie über antistatische thermoplastische Verpackungen für Elektronikgeräte wissen?

Was muss eine ESD-Verpackung kontrollieren?

Die Elektronikverpackung dient als Teil des Handhabungssystems rund um ein Bauteil. Wenn diese Komponente empfindlich auf elektrostatische Ereignisse reagiert, muss die Wanne zusätzlich zur physischen Organisation ein vorhersehbares elektrisches Verhalten bieten. Deshalb sollten ESD-Verpackungen nicht allein durch ihr Aussehen, sondern durch messbare Material- und Oberflächeneigenschaften spezifiziert werden.

Statische Aufladung kann durch Kontakt und Trennung zwischen verschiedenen Materialien, Bewegung während der Handhabung, Reibung und andere übliche Fertigungsaktivitäten entstehen. Ein empfindliches Bauteil kann bis zur endgültigen Montage viele Phasen durchlaufen, sodass die Verpackung mehrmals geöffnet, transportiert, gestapelt und wiederverwendet werden kann. In jeder Phase besteht die Möglichkeit unkontrollierter elektrostatischer Zustände, wenn die Verpackung nicht ordnungsgemäß konzipiert wurde.

Auch die Verpackungsstruktur beeinflusst die Produktbewegung. Ein Tablett mit speziellen Hohlräumen kann einzelne Komponenten getrennt halten und unnötigen Kontakt zwischen benachbarten Teilen reduzieren. Bei Steckverbindern, Sensoren, Leiterplattenkomponenten und anderen Präzisionsprodukten kann die kontrollierte Positionierung die manuelle Handhabung und die Handhabung in der Produktionslinie geordneter gestalten.

Effektive elektronische Verpackungen kombinieren elektrostatische Kontrolle mit physischer Organisation. Keine der Funktionen sollte als isolierte Funktion behandelt werden.

Es ist auch wichtig zu verstehen, dass nicht jedes elektronische Bauteil die gleichen Empfindlichkeits- oder Handhabungsanforderungen hat. Halbleiterpakete, Steckverbinder, Sensoren, optische Module und bestückte Leiterplatten können sich in Gewicht, Form, freiliegenden Oberflächen und Prozessumgebung unterscheiden. Verpackungen sollten daher um das eigentliche Produkt herum entwickelt werden und nicht auf eine universelle Schalenstruktur angewiesen sein.

• Definiertes ESD-Verhalten:Die elektrischen Eigenschaften sollten entsprechend den Komponenten- und Prozessanforderungen spezifiziert werden.
• Stabile Positionierung:Einzelne Hohlräume können unerwünschte Bewegungen während der Handhabung begrenzen.
• Passende Struktur:Wandstärke, Tiefe und Geometrie sollten zum physischen Produkt passen.
• Prozesskompatibilität:Stapelung, Verschachtelung, Inspektion und linienseitiges Handling sollten von Anfang an berücksichtigt werden.

Welche Thermoplaste eignen sich für verschiedene ESD-Anwendungen?

Die Auswahl des Thermoplasts beeinflusst mehr als nur das elektrische Verhalten. Darüber hinaus werden Steifigkeit, Schlagzähigkeit, Flexibilität, Transparenz, Temperaturverhalten, Aussehen und Umformeigenschaften bestimmt. Bei elektronischen Tabletts müssen diese Eigenschaften zusammen betrachtet werden, da ein Material, das eine gewünschte Eigenschaft bietet, in einem anderen Bereich möglicherweise Einschränkungen mit sich bringt.

PP für wiederholte Handhabung

PP ist nützlich, wenn eine Schale eine Kombination aus Biegeermüdungsbeständigkeit, Fallfestigkeit und Temperaturbeständigkeit erfordert. Diese Eigenschaften sind bei Anwendungen relevant, bei denen das Tablett wiederholt geladen, transportiert, gestapelt oder in einen Produktionsbereich zurückgebracht werden kann.

SMT-Umgebungen können häufige Handhabung und organisierte Bewegungen zwischen Prozessphasen erfordern. Eine PP-basierte Struktur kann in Betracht gezogen werden, wenn die Verpackung wiederholten Gebrauch standhalten und gleichzeitig ihre definierten elektrostatischen Eigenschaften beibehalten muss.

HAUSTIER für Transparenz und Steifigkeit

HAUSTIER bietet eine hohe Transparenz und gute Härte und ist daher dort nützlich, wo Komponenteninspektion und Produktsichtbarkeit wichtig sind. Ein transparentes Tablett kann es dem Bediener erleichtern, die Anordnung der Komponenten zu erkennen, ohne jedes Element aus seiner Position entfernen zu müssen.

Transparenz kann auch inspektionsorientierte Arbeitsabläufe unterstützen. Wenn das Verpackungskonzept es dem Bediener ermöglicht, das Produkt direkt zu sehen, kann das Tablett für Ordnung sorgen und gleichzeitig eine klare Sicht auf das Bauteil gewährleisten.

PS für allgemeine Fachstrukturen

PS ist relativ spröde und weist eine etwas geringere Transparenz als PET auf. Dennoch kann es für Mehrzweck-Wendetrays für elektronische Bauteile in Betracht gezogen werden, bei denen die Gesamtstruktur und die Handhabungsumgebung mit seinen Eigenschaften kompatibel sind.

Die richtige Wahl sollte nicht allein auf der Materialbezeichnung basieren. Das tatsächliche Bauteilgewicht, die Hohlraumabmessungen, die erwarteten Auswirkungen, die Temperaturbedingungen, die Anforderungen an die Transparenz und die beabsichtigte Handhabungshäufigkeit beeinflussen alle die Auswahl.

In der Praxis sollte die elektrische Leistung mit der mechanischen Leistung verbunden bleiben. Ein Tablett kann den gewünschten Widerstandsbereich aufweisen, aber dennoch schlecht für das Produkt geeignet sein, wenn seine Form, Flexibilität oder sein Temperaturverhalten nicht zur Handhabungsumgebung passen.

Wie sollte der Oberflächenwiderstand angegeben werden?

Der Oberflächenwiderstand ist einer der zentralen technischen Parameter bei ESD-Verpackungen, da er eine messbare Möglichkeit bietet, das elektrische Verhalten des Verpackungsmaterials zu beschreiben. Der Zielbereich sollte entsprechend den ESD-Anforderungen der Komponente und der umgebenden Handhabungsumgebung ausgewählt werden.

Ein maßgeschneidertes Verpackungsprogramm kann einen Oberflächenwiderstand von 1,0×10⁴Ω bis 1,0×10¹¹Ω vorgeben. Dieser Bereich deckt mehrere Anforderungen an die elektrostatische Kontrolle ab, aber das Vorhandensein eines breiten Bereichs bedeutet nicht, dass ein Wert automatisch für jede Anwendung geeignet ist.

Unterschiedliche elektronische Fertigungsumgebungen können unterschiedliche Anforderungen an die Ladungskontrolle, Materialhandhabung und Prozessintegration stellen. Ein Tablett, das für den allgemeinen Komponentenumschlag verwendet wird, kann andere Spezifikationen haben als ein Tablett, das für sensible Inspektionen, automatisierte Handhabung oder Verpackung von Komponenten mit freiliegenden leitfähigen Strukturen verwendet wird.

Beginnen Sie mit der Komponentenanforderung

Die erste Frage sollte sein, welches Maß an ESD-Kontrolle für die Komponente und den Handhabungsprozess erforderlich ist. Die Verpackungsspezifikation sollte dann um diese Anforderung herum entwickelt werden, anstatt einen elektrischen Wert auszuwählen, nur weil er häufig verwendet wird.

Betrachten Sie das komplette Verpackungssystem

Das Tray ist nur ein Element der Verpackungsumgebung. Auch Umkartons, Polstermaterialien, Separatoren, Arbeitsflächen, Handhabungsgeräte und andere Verpackungskomponenten können die elektrostatischen Bedingungen rund um das Produkt beeinflussen.

Daher ist das Denken auf Systemebene wichtig. Ein Tablett mit kontrollierter Widerstandscharakteristik sollte dennoch in einen Handhabungsprozess integriert werden, der das elektrische Verhalten der umgebenden Materialien und Geräte erkennt.

Verbinden Sie Widerstand mit Geometrie

Elektrische Spezifikationen sollten nicht dazu führen, dass Ingenieure den physischen Schutz außer Acht lassen. Die Hohlraumtiefe, der Wandabstand und die Positionierungsstruktur müssen das Bauteil schützen und gleichzeitig die erforderliche elektrostatische Funktion bewahren.

• Definieren Sie den erforderlichen Widerstandsbereich:Verbinden Sie den Zielwert mit dem tatsächlichen ESD-Schutzbedarf.
• Halten Sie die Komponente in einer kontrollierten Position:Nutzen Sie bei Bedarf Hohlräume und lokalisieren Sie Merkmale.
• Sehen Sie sich die gesamte Handhabungsumgebung an:Berücksichtigen Sie die anderen Materialien und Geräte, die mit dem Tablett interagieren.
• Überprüfen Sie das fertige Produkt:Überprüfen Sie mit geeigneten Widerstandsprüfgeräten, ob die angegebenen elektrischen Eigenschaften erreicht werden.

A measurable specification also makes communication easier between packaging designers, component manufacturers and production teams. Instead of describing a tray only as “anti-static,” the project can identify the intended resistance range and the material construction required to achieve it.

Wie sollte ein ESD-Tablett gestaltet sein?

Die elektrische Steuerung ist nur ein Teil des Designproblems. Darüber hinaus muss ein Elektronik-Tray das Bauteil sicher halten, ein praktisches Be- und Entladen ermöglichen, zur Handhabungsausrüstung passen und mit den Stapel- oder Nesting-Anforderungen kompatibel bleiben.

1. Definieren Sie den Produktumschlag

Beginnen Sie mit den genauen Abmessungen des Bauteils. Notieren Sie Länge, Breite, Höhe, Durchmesser, Vorsprünge, Anschlusspositionen, empfindliche Oberflächen und alle Bereiche, die keinen Kontakt mit dem Tablett haben sollten.

Bei unregelmäßigen elektronischen Baugruppen können die nützlichen Designinformationen mehrere Querschnittsabmessungen anstelle einer Gesamtgröße umfassen. Dies kann besonders wichtig für Steckverbinder, Sensoren und Leiterplattenbaugruppen mit hervorstehenden Bauteilen sein.

2. Bauen Sie den Hohlraum um das Produkt herum

Ein spezieller Hohlraum kann die Position jedes Teils steuern und gleichzeitig eine Trennung zwischen benachbarten Komponenten herstellen. Die Hohlraumgeometrie sollte ein Gleichgewicht zwischen Retention und Zugänglichkeit herstellen. Eine zu lockere Positionierung kann Bewegungen ermöglichen, während eine zu restriktive Geometrie das Be- und Entladen erschweren kann.

3. Berücksichtigen Sie die Wandstärke

Die Wandstärke beeinflusst die Steifigkeit, das Gewicht und das Formverhalten der Schale. Große Hohlräume und tiefe Strukturen erfordern möglicherweise eine sorgfältige Berücksichtigung der Materialverteilung beim Thermoformen. Daher sollte die Dicke zusammen mit der Formrichtung und der endgültigen Schalengeometrie bewertet werden.

4. Fügen Sie Stapel- oder Verschachtelungsfunktionen hinzu

Wiederverwendbare Elektronikkörbe müssen im beladenen Zustand häufig gestapelt und im leeren Zustand ineinander gestapelt werden. Diese Merkmale können die Lagerkomplexität reduzieren und die Handhabungseffizienz verbessern, aber die Geometrie muss so gestaltet sein, dass gestapelte Tabletts stabil bleiben und die Hohlräume sich nicht gegenseitig behindern.

5. Schützen Sie empfindliche Oberflächen

Komponenten können freiliegende Gehäuse, Anschlüsse, Linsen, Stifte oder bearbeitete Oberflächen aufweisen, die einen kontrollierten Kontakt erfordern. Gegebenenfalls kann das Tablett mit Schutzeinlagen oder ausgewählten Polsterungsmerkmalen ausgestattet werden, sodass das Produkt ohne unnötigen Oberflächenkontakt gestützt wird.

6. Planen Sie eine automatisierte Handhabung

Elektronikfabriken bewegen Tabletts möglicherweise manuell, mit Karren, Förderbändern oder automatisierten Handhabungsgeräten. Die Tray-Struktur sollte mit dem vorgesehenen Prozess kompatibel sein, einschließlich Zugangspunkten, Stapelhöhe, Ausrichtung und Laderichtung.

Die zuverlässigsten Tablettdesigns sind daher anwendungsspezifisch. Sie verlassen sich nicht auf ein festes Hohlraummuster, wenn das Produkt selbst eine einzigartige Form hat oder besondere Anforderungen an die Handhabung stellt.

Warum ist Thermoformen für elektronische Tabletts sinnvoll?

Das Thermoformen ist besonders nützlich, wenn elektronische Verpackungen individuelle Hohlräume, große Oberflächen, geschwungene Konturen oder breite Schalenabmessungen erfordern. Eine erhitzte thermoplastische Folie kann über Werkzeuge geformt werden, um eine produktspezifische Struktur zu schaffen, ohne jede Anwendung in ein kleines Standardformat zu zwingen.

Dies ist für die Elektronik wichtig, da die Komponentenverpackung von kleinen Einzelteilen bis hin zu größeren Baugruppen und mehrteiligen Systemen variieren kann. Ein Tablett benötigt möglicherweise ein Raster aus kleinen Hohlräumen, während ein anderes möglicherweise tiefe Taschen für größere Baugruppen benötigt.

Großformatfähigkeit

Tiefziehverpackungen können in Abmessungen bis ca. 1300 × 750 × 740 mm hergestellt werden, abhängig vom tatsächlichen Schalenaufbau und den Produktionsanforderungen. Diese umfassende Formbarkeit ist nützlich, wenn ein Verpackungssystem eine große Baugruppe oder mehrere Produktzonen abdeckt.

Kundenspezifische Hohlraumlayouts

Durch das Thermoformen kann das Hohlraummuster um die Produktanordnung herum entwickelt werden. Einzelne Kavitäten können entsprechend den Bauteilabmessungen beabstandet werden und die Gesamtfläche der Wanne kann an bestehende Transport- oder Lagerstrukturen angepasst werden.

Entwicklungsflexibilität

Elektronische Produkte können sich während der Entwicklung verändern. Steckerpositionen, Gehäuseabmessungen, Leiterplattenkonfigurationen und Zubehöranordnungen können alle überarbeitet werden. Ein flexibler Thermoformungsansatz kann ausgewählte Entwicklungsprojekte unterstützen, bei denen maßgeschneiderte Werkzeuge und breitformatige Strukturen erforderlich sind.

Materialvielfalt

Für den Thermoformprozess kommen PP, PET, PS und andere geeignete Thermoplaste in Frage. Dadurch können die elektrischen, mechanischen und optischen Anforderungen an die Wanne gemeinsam bewertet werden.

Integration mit Verpackungsfunktionen

Das Umformkonzept kann Positionierungsbereiche, Stapelstrukturen, Öffnungen und andere funktionale Details umfassen. Wo zusätzlicher Oberflächenschutz erforderlich ist, können auch ausgewählte Polstermaterialien in das Verpackungsdesign integriert werden.

Thermoformen ist am nützlichsten, wenn die Verpackungsgeometrie genau dem Produkt folgen muss, anstatt eine komplexe Komponente in ein generisches Schalenformat zu zwingen.

Der Herstellungsprozess sollte weiterhin entsprechend der Produktgeometrie, dem erforderlichen elektrischen Verhalten, der Produktionsmenge und der gesamten Verpackungsstrategie ausgewählt werden. Thermoformen ist eher eine Prozessoption als eine universelle Lösung für jede elektronische Verpackungsanwendung.

Wo werden ESD-Tabletts häufig verwendet?

ESD-kontrollierte thermogeformte Trays können viele Phasen der Elektronikproduktion und -logistik unterstützen. Der genaue Aufbau hängt davon ab, ob die Verpackung für Lagerung, Inspektion, Fließbandbewegung, Umschlag oder Transport bestimmt ist.

• Elektronische Komponenten:Steckverbinder, Sensoren, PCB-bezogene Teile, Halbleiterkomponenten und andere statisch empfindliche Produkte können in speziellen Hohlräumen angeordnet werden.
• Leiterplattenhandling:Leiterplatten und elektronische Baugruppen können bei der Zwischenlagerung, dem Transport und der Bewegung in der Produktionslinie unterstützt werden.
• Präzisionselektronikteile:Einzelne Hohlräume können dazu beitragen, die organisierte Positionierung von Komponenten mit definierten Handhabungsanforderungen aufrechtzuerhalten.
• SMT-Fertigung:Wiederverwendbare Wendetabletts können wiederholte Bewegungen zwischen Fertigungsstufen unterstützen, bei denen ein kontrolliertes elektrostatisches Verhalten erforderlich ist.
• Optoelektronische Komponenten:Verpackungen können für optische Kommunikations- und optoelektronische Baugruppen mit festgelegten ESD-Bedingungen konfiguriert werden.
• Industrielle elektronische Geräte:Große Komponenten und Baugruppen können für die Lagerung, den internen Transport und die kontrollierte Handhabung organisiert werden.

Komponenteninspektion

Eine kontrollorientierte Verpackung profitiert von einer organisierten Positionierung und einem freien Zugang zum Bauteil. Wenn Transparenz wichtig ist, kann PET für Strukturen in Betracht gezogen werden, die es dem Bediener ermöglichen, das Produkt zu sehen, während es in der Schale verbleibt.

SMT- und Produktionslinienumsatz

In Produktionsumgebungen kann es zu wiederholten Tablettbewegungen zwischen Prozessstufen kommen. PP kann in Betracht gezogen werden, wenn Ermüdungsfestigkeit, Schlagzähigkeit und Temperaturverhalten den Anforderungen einer wiederholten Handhabung entsprechen.

Leiterplatten- und Montagehandhabung

Leiterplatten und Baugruppen können größere Abmessungen und empfindliche Montageelemente aufweisen. Tray-Hohlräume sollten daher die Platine tragen, ohne Komponenten zu berühren, die nicht für die Belastbarkeit ausgelegt sind.

Optoelektronische Verpackung

Optische Kommunikationskomponenten können empfindliche Oberflächen und präzise Abmessungen aufweisen. Ihre Verpackungsstruktur sollte die Komponentenausrichtung, Kontaktzonen, Trennung und die erforderlichen elektrostatischen Eigenschaften berücksichtigen.

Wie wirken Sauberkeit und Produktschutz zusammen?

Elektronikverpackungen sind nicht nur ein ESD-Schutzgerät. Sauberkeit kann ebenfalls wichtig sein, insbesondere wenn Komponenten während der Herstellung Staub, Partikeln oder Oberflächenverunreinigungen ausgesetzt sind. Beim Verpackungsdesign sollten daher sowohl das elektrostatische Verhalten als auch die physische Sauberkeit der Schale berücksichtigt werden.

Eine saubere Produktionsumgebung kann dazu beitragen, die Staubanhaftung während der Schalenherstellung zu kontrollieren. Materialhandhabung, Formen, Beschneiden und Lagerung sollten einheitlich erfolgen, damit das fertige Tablett für die beabsichtigte Elektronikanwendung geeignet ist.

Kontrollieren Sie Kontaktbereiche

Nicht jede Bauteiloberfläche sollte die Verpackung gleichermaßen berühren. Einige Produkte verfügen über bearbeitete kosmetische Oberflächen, freiliegende Kontakte, optische Oberflächen oder empfindliche Vorsprünge. Das Hohlraumdesign kann unnötigen Kontakt einschränken und empfindliche Bereiche von Strukturkanten fernhalten.

Verwenden Sie gegebenenfalls Schutzeinlagen

Ausgewählte Verpackungsdesigns können Polstermaterialien wie Schaumstoff enthalten, wenn eine zusätzliche weiche Kontaktschicht erforderlich ist. Dieser Ansatz kann dazu beitragen, Oberflächenkontakt und Handhabungsspuren bei Produkten mit höherem Aussehen oder Kontaktempfindlichkeit zu reduzieren.

Behalten Sie saubere Handhabungspraktiken bei

Die Verpackungsleistung wird sowohl von den Vorgängen nach der Produktion als auch während der Produktion beeinflusst. Eine saubere Lagerung, kontrollierte Ladepraktiken und geeignete Handhabungsverfahren können dazu beitragen, den beabsichtigten Zustand des Trays zu bewahren, bevor es das Bauteil erreicht.

Erwägen Sie die Wiederverwendung

Wiederverwendbare Tabletts können viele Handhabungszyklen durchlaufen. Wenn die Wiederverwendung Teil des Verpackungssystems ist, sollte das Design Ermüdung, wiederholtes Reinigen, Stapeln und wiederholtes Laden berücksichtigen. PP kann in Anwendungen nützlich sein, in denen diese Eigenschaften mit der erforderlichen elektrischen und mechanischen Leistung übereinstimmen.

Ein ISO-basiertes Qualitätsmanagement kann einen strukturierten Rahmen für die Prozesskontrolle bieten, während geeignete Tests Dritter genutzt werden können, um relevante Material- oder Produkteigenschaften entsprechend den Kundenanforderungen zu bewerten.

Welche Informationen werden für die kundenspezifische Entwicklung benötigt?

Maßgeschneiderte Schalen funktionieren am besten, wenn das Verpackungsdesign mit klaren Informationen über das Produkt und den Handhabungsprozess beginnt. Je vollständiger die Eingabe, desto einfacher ist es, die Hohlraumgeometrie, die Materialrichtung, den Widerstandsbereich und die gesamte Wannenstruktur zu bestimmen.

1. Definieren Sie das Produkt.Geben Sie die Produktabmessungen, die Gesamtform, kritische Vorsprünge und alle Bereiche an, die frei von Kontakt bleiben sollen.
2. Definieren Sie die Handhabungsumgebung.Erklären Sie, ob das Tablett zur Lagerung, zum manuellen Transfer, zum Umschlag in der Produktionslinie, zur Inspektion, zum Stapeln oder zum Transport verwendet wird.
3. Definieren Sie die ESD-Anforderung.Geben Sie den erforderlichen Oberflächenwiderstandsbereich oder die geltenden Verpackungsanforderungen für das Bauteil an.
4. Definieren Sie die Tablettabmessungen.Geben Sie die gewünschte Gesamtlänge, -breite und -höhe sowie etwaige Einschränkungen durch Transportbehälter oder Produktionsanlagen an.
5. Hohlraumstruktur definieren.Bestimmen Sie die Anzahl der Kavitäten, die Kavitätentiefe, den Abstand, die Ausrichtung und die Produktladerichtung.
6. Definieren Sie zusätzliche Funktionen.Identifizieren Sie ggf. Stapel-, Schachtelungs-, Polster-, Positionierungsmerkmale, Öffnungen, Etiketten oder Logoanforderungen.
7. Überprüfen Sie die Materialrichtung.Vergleichen Sie PP, PET und PS mit den elektrischen, mechanischen, Temperatur- und Aussehensanforderungen der Anwendung.

Zeichnungen und Maßangaben

Konstruktionszeichnungen können genaue Informationen über kritische Abmessungen, Toleranzen und Bauteilschnittstellen liefern. Maßangaben sind auch dann sinnvoll, wenn das Produkt eine relativ einfache Geometrie aufweist.

Physische Produktinformationen

Ein physisches Produkt kann helfen, unregelmäßige Formen, tatsächliche Kontaktflächen, Höhenübergänge und hervorstehende Komponenten zu verdeutlichen, die sich möglicherweise nur schwer durch grundlegende Abmessungen beschreiben lassen. Ziel ist es, die tatsächliche Verpackungshülle zu verstehen, bevor das Hohlraumdesign endgültig festgelegt wird.

Verpackungsausrüstung und Logistik

Das Tablett sollte auch so gestaltet sein, dass es sich durch die Fabrik bewegt. Behälterabmessungen, Stapelhöhe, Verschachtelungstiefe, Förderbandabstand und Bedienerzugang können sich alle auf die endgültige Form auswirken.

Eine Projektspezifikation sollte daher den gesamten Weg des Tabletts beschreiben, von der Beladung über die Lagerung und den Transfer in die Produktionslinie bis hin zur endgültigen Verpackungs- oder Transportphase. Diese umfassendere Sichtweise trägt dazu bei, dass die Hohlraumkonstruktion nicht nur einen Schritt des Prozesses löst.

Was sollte vor dem Versand überprüft werden?

Fertige Elektronikkästen sollten sowohl aus elektrischer als auch physikalischer Sicht überprüft werden. Ein Tablett kann zwar die vorgesehenen Abmessungen erreichen, aber die erforderliche Widerstandseigenschaft nicht beibehalten, genauso wie es den Widerstandsbereich erfüllen kann, obwohl es Hohlraum- oder Stapelprobleme hat.

Elektrische Überprüfung

Der angegebene Oberflächenwiderstandsbereich kann mit geeigneten Widerstandsprüfgeräten überprüft werden. Die Verifizierung sollte gemäß der geltenden Prüfmethode und den Verpackungsanforderungen durchgeführt werden.

Dimensionsüberprüfung

Kritische Abmessungen sollten anhand der vereinbarten Designanforderungen gemessen werden. Besonderes Augenmerk sollte auf die Tiefe des Hohlraums, die Position des Hohlraums, den Umfang des Tabletts und alle Merkmale gelegt werden, die direkt mit der Komponente oder externen Handhabungsgeräten verbunden sind.

Sauberkeitsprüfung

Fertige Tabletts sollten auf sichtbare Verunreinigungen und Materialreste untersucht werden. Dies gilt insbesondere für Elektronikverpackungen, bei denen Sauberkeit die Handhabungsumgebung beeinflussen kann.

Produktionskonsistenz

Das Qualitätsmanagement sollte den Materialeingang, die Formbedingungen, das Beschneiden, die Inspektion und die Handhabung des fertigen Produkts umfassen. Ein wiederholbarer Prozess ist wichtig, da sowohl die elektrischen als auch die physikalischen Eigenschaften des Trays während der gesamten Produktion konstant bleiben müssen.

Bei Bedarf können Rohstoffe und Fertigprodukte auch entsprechenden Tests durch Dritte unterzogen werden. Der genaue Prüfumfang sollte entsprechend den technischen Anforderungen des Kunden und der beabsichtigten Elektronikanwendung festgelegt werden.

Eine umfassendere Übersicht über die Möglichkeiten maßgeschneiderter thermogeformter Verpackungen finden Sie unterAntistatische Thermoplastverpackungund vergleichen Sie das erforderliche Material, den Widerstandsbereich, die Schalenstruktur und die Anwendungsbedingungen, bevor Sie die Verpackungsspezifikation festlegen.
